| ●MH-200シリーズ |
|
 |
|
|
★仕 様★
| 型 式 |
処理量
(m3/H) |
バケット
サイズ(吋) |
ベルト
速度
(m/min) |
| MH-200 |
6 |
5 |
80 |
| MH-201 |
9 |
6 |
80 |
| MH-202 |
15 |
8 |
80 |
| MH-203 |
23 |
10 |
80 |
| MH-204 |
33 |
12 |
80 |
| MH-205 |
40 |
14 |
80 |
| ※投入ホッパーはオプションです。 |
| 機器概要 |
| |
この搬送機は、バケットが取り付けられたベルトを垂直方向に回転させることで縦方向の搬送を行います。選別機、タンク等から排出された原料を次工程の選別機もしくは貯留タンク当に投入する場合に使用されます。
一般的に縦方向の搬送ではよく使用されています。 |
| 本機の特徴 |
①
|
必要な投入高さに合わせて製作が可能です。 |
| ② |
オプションの投入ホッパーにシャッターを取り付けることで簡易的に投入量の調整が可能です。 |
| 搬送対象品： |
|
各種農業品、廃電線・廃家電等粉砕物 |
|
|
| ☆エスカレータ式バケットコンベアー☆ |

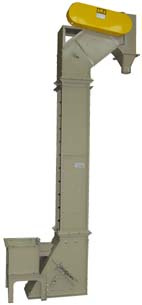

| ●MH-700型 |
|
|
 |
|
★仕 様★
| 型 式 |
搬送量
(m3/H) |
バケット
サイズ(吋) |
ベルト速度
(m/min) |
| MH-700 |
2 |
5 |
20 |
| MH-701 |
4 |
6 |
20 |
| MH-702 |
6 |
8 |
20 |
| MH-703 |
9 |
10 |
20 |
| 機器概要 |
|
この搬送機は、ＭＨ－２００シリーズと同様にバケットが取り付けられたベルトを垂直方向に回転させることで縦方向の搬送を行います。選別機、タンク等から排出された原料を次工程の選別機もしくは貯留タンク当に投入する場合に使用されます。
縦方向の搬送で原料にダメージを与えたくない場合に使用されます。 |
| 本機の特徴 |
| ① |
必要な投入高さに合わせて製作が可能です。 |
| ② |
昇降機の比べベルト速度が低速でかつバケットが乗り継ぎ構造となっている為、原料
のダメージ及びこぼれを最小限に押えることが出来ます。 |
| 選別対象品： |
|
農業品、工業品 |
|
|
| ☆振動コンベアー☆ |
|
|
|
 |
|
★仕様★
トラフ巾
（mm） |
200 |
250 |
300 |
350 |
400 |
搬送量
（ｍ3） |
4.0 |
5.0 |
6.0 |
7.0 |
8.0 |
| ※搬送量は原料の層厚により変わります |
| 機器概要 |
|
この搬送機は、１口もしくは複数の排出口があるタンク下等に配置し横方向に搬送する場合に使用します。搬送機構は粒径選別機と同じ振動式になります。 |
| 本機の特徴 |
| ① |
搬送トラフにスクリーンを取り付けることでゴミ取り、割れ取りの他簡単な粒径選別が出来ます。 |
| ② |
インバータまたはベルト式無段変速機を使用する事で搬送量の調整が可能です。 |
| ③ |
任意の長さで製作が可能です。 |
| 対象品： |
|
農業品、工業品 |
|
|
| ☆ベルトコンベアー☆ |
|
|
|
 |
|
★仕様★
ベルト巾
（mm） |
250 |
300 |
350 |
400 |
搬送量
（ｍ3） |
13.0 |
17.0 |
21.0 |
25.0 |
※搬送量は原料の層厚により変わります。
※ベルト速度は約32m/minです。
※上記以外のベルト巾のコンベアーも製作可能です。 |
| 機器概要 |
|
この搬送機はエンドレスベルトを前後（駆動側、従動側）のローラで回転させベルトの上に載せた原料を所定の位置に搬送します。水平方向への搬送の他、コンベアーに傾斜をつけることで高さのある場所への搬送も可能です。その他原料タンク上等の高い場所でも使用できます。 |
| 対象品： |
|
農業品、工業品 |
|
|
| ☆空気輸送機☆ |
| ●HPC-2型 |
|
|
|
|
★仕様★
| 型式 |
処理量
（kg/H） |
機械外形
寸法（mm） |
電力量（kw） |
| 巾×高さ |
| HPC-2 |
200～300 |
300×810 |
AC100V 0.95 |
| ※搬送量は揚程2ｍの場合です。 |
| 機器概要 |
|
この搬送機は、吸引ブロアーにより吸い上げた原料をサイクロンで捕集します。一定時間経過後吸引が停止し原料の重みのみでダンパーが開き原料が排出されます。吸引時間はタイマーにて調整します。 |
| 本機の特徴 |
①
|
搬送機内に原料の残量がなく、構造がシンプルで内部の掃除が簡単に行えるため、様々な種類の原料（例えば多品種の種子など）を搬送するのに最適です。 |
| ② |
軽量で持ち運びが容易に行えるため、様々な場所で使用可能です。 |
| ③ |
風量はインバータもしくはダンパーにて調整可能です。 |
| ④ |
吸引口は掃除機の様に使用できるた め、コンテナ等の角に残りやすい原料も搬送できます。 |
| ⑤ |
アタッチメントを付け替えることで掃除機としても使用可能です。 |
| ⑥ |
搬送は間欠式で１バッチのサイクル時間はタイマーにて任意に設定可能です。 |
| 対象品： |
|
農業品、工業品 |
|
|
